Samsung Foundry vuelve a mirar al futuro más extremo de la miniaturización con un nuevo objetivo de largo plazo: llevar su proceso de fabricación hasta el 1 nanómetro hacia 2031. La información procede del diario económico surcoreano Korea Economic Daily, que asegura que la división de fundición de Samsung quiere completar la I+D de ese nodo en 2030 y trasladarlo después a producción, apoyándose en una arquitectura conocida como forksheet para aumentar la densidad de transistores en la misma superficie de chip. No obstante, por ahora no se trata de un anuncio oficial de Samsung, sino de una hoja de ruta publicada por prensa local y basada en fuentes de industria.
La noticia encaja con una tendencia más amplia del sector: conforme el escalado clásico se vuelve más difícil y caro, los fabricantes necesitan cambios de arquitectura, no solo reducciones nominales de nodo. En ese contexto, la idea de Samsung tendría sentido técnico. El medio coreano explica que el forksheet introduciría una pared no conductora entre dispositivos GAA (Gate-All-Around) para acercarlos más y aumentar así el número de transistores en el mismo espacio. Dicho de forma simple, sería una evolución del GAA actual para exprimir más densidad cuando seguir reduciendo dimensiones físicas ya no basta.
Qué hay confirmado y qué sigue siendo una hoja de ruta no oficial
Aquí conviene separar bien los hechos confirmados de la especulación industrial. Lo confirmado por Samsung es su estrategia pública en 2 nm. En su documentación técnica y en presentaciones anteriores, la compañía ya ha detallado la familia SF2, con variantes como SF2P para 2026 y SF2A para automoción en 2027. Además, Samsung ya había comunicado en 2024 colaboraciones concretas en 2 nm GAA, como el acuerdo con Preferred Networks para fabricar aceleradores de IA sobre este nodo y empaquetado 2.5D.
Lo no confirmado oficialmente es el salto al 1 nm en 2031 con forksheet. Samsung no ha publicado, al menos por ahora, una nota corporativa que valide ese calendario concreto. Por eso, cualquier lectura debe tratarlo como un plan industrial reportado, no como una promesa cerrada. Y más en el caso de Samsung, donde la historia reciente de nodos avanzados ha estado marcada por ajustes de calendario, presión competitiva frente a TSMC y dudas recurrentes sobre rendimiento y yields.
Por qué el forksheet importa tanto
La clave técnica del rumor está en el forksheet. Esta arquitectura se considera una evolución de los transistores nanosheet dentro del paradigma GAA. En lugar de seguir solo con el apilado y envolvimiento del canal, el forksheet busca reducir aún más la separación entre dispositivos mediante una pared dieléctrica que permita meter más estructura útil en la misma área. No es una simple mejora incremental: es el tipo de salto de arquitectura que la industria necesita cuando la ley de Moore ya no puede sostenerse solo con litografía más fina.
Samsung no sería la única compañía mirando en esa dirección. En el ecosistema de semiconductores, el forksheet lleva tiempo sonando como una posible fase intermedia entre GAA y arquitecturas aún más complejas, como CFET. Por eso, aunque la noticia de Korea Economic Daily no esté refrendada todavía por una nota oficial de Samsung, la base tecnológica de la idea sí resulta coherente con el estado actual de la investigación en nodos sub-2 nm.
El gran problema de Samsung no es el 1 nm: es el 2 nm
La ambición de Samsung suena bien sobre el papel, pero el mercado sabe que el verdadero examen está bastante antes. Antes de hablar de 1 nm, Samsung necesita convencer a clientes y analistas de que su 2 nm GAA es competitivo en rendimiento, consumo, rendimiento por vatio y capacidad de fabricación.

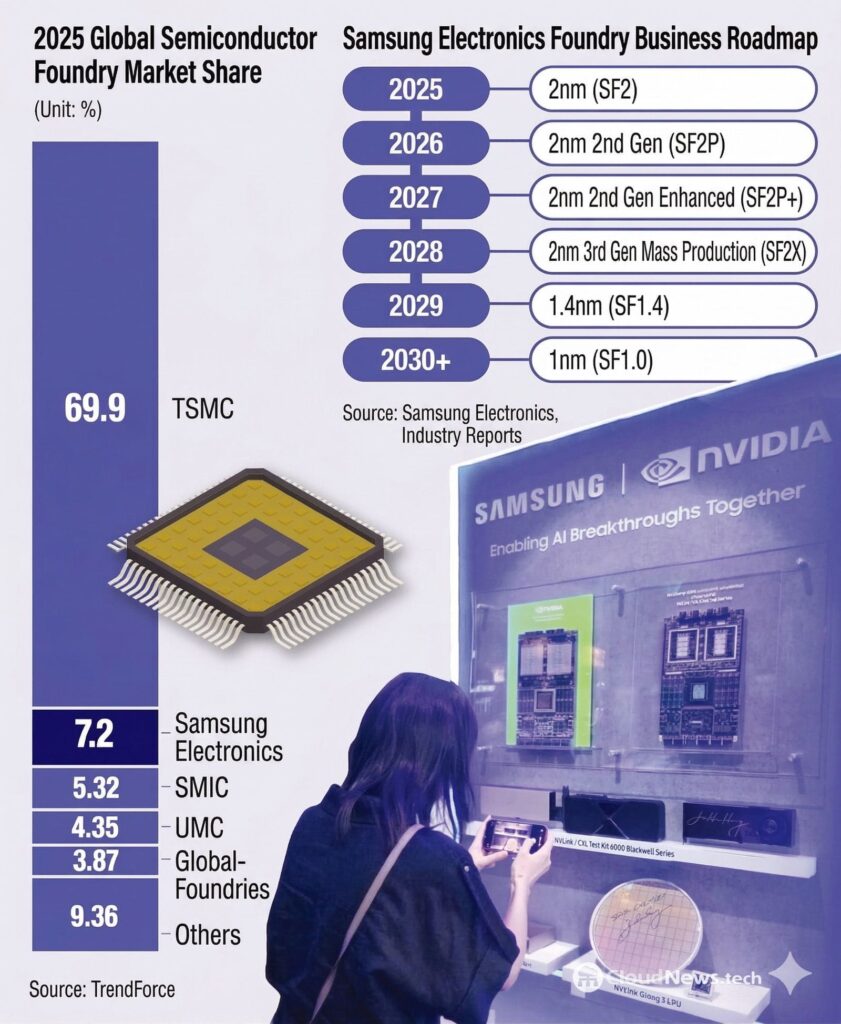

Ese es el punto crítico de la historia. La compañía lleva tiempo intentando reforzar su negocio de fundición y recortar distancias con TSMC, pero sigue estando muy por detrás en cuota de mercado. Según TrendForce, TSMC continuó liderando el mercado global de fundición en 2025 con una ventaja abrumadora, mientras Samsung se mantenía en segunda posición, aunque a gran distancia.
En otras palabras, la discusión sobre 1 nm puede servir para proyectar músculo tecnológico y transmitir ambición a potenciales clientes, pero la prioridad real para Samsung es otra: demostrar que su hoja de ruta de 2 nm se traduce en chips que cumplen objetivos de eficiencia, yields y calendario.
La carrera es también comercial, no solo técnica
La pieza coreana conecta este esfuerzo con la necesidad de atraer a grandes clientes tecnológicos. Esa parte también tiene lógica. En foundry, la batalla no se gana solo con nodos más pequeños, sino con contratos de volumen, confianza operativa y capacidad de ejecución. Samsung intenta reforzar su narrativa de largo plazo precisamente cuando el mercado de IA está disparando la demanda de chips avanzados y cuando cada nodo nuevo se ha convertido en una herramienta comercial para captar pedidos multimillonarios.
Ahí está la verdadera lectura estratégica: incluso si el 1 nm queda aún lejos, anunciar o filtrar una hoja de ruta en esa dirección ayuda a Samsung a decirle al mercado que sigue en la carrera tecnológica y que no va a resignarse a ser un segundón permanente frente a TSMC. El problema es que, en semiconductores, la credibilidad no se construye con promesas a 2031, sino con lo que cada fábrica y cada nodo entregan en los próximos dos o tres años.
Qué puede pasar ahora
Lo razonable es esperar más señales oficiales en próximos eventos de Samsung Foundry o en futuras actualizaciones de roadmap. Si el plan de 1 nm con forksheet es real y no solo exploratorio, debería empezar a reflejarse en presentaciones más concretas, documentos para clientes o foros técnicos durante los próximos años.
Hasta entonces, la noticia debe leerse como lo que es: una señal de ambición tecnológica muy seria, pero todavía no una realidad industrial confirmada. Samsung quiere estar en la conversación del 1 nm, sí. Pero el mercado le exigirá primero algo más inmediato y mucho más difícil: que su 2 nm deje de ser promesa y se convierta en una alternativa creíble frente al líder del sector.
Preguntas frecuentes
¿Samsung ha anunciado oficialmente su proceso de 1 nm para 2031?
No de forma oficial por ahora. La información procede de Korea Economic Daily, que cita un plan interno o una hoja de ruta reportada por fuentes de industria.
¿Qué es la tecnología forksheet?
Es una evolución de la arquitectura GAA/nanosheet que añade una pared dieléctrica entre dispositivos para reducir separación y meter más transistores en la misma área.
¿Qué sí tiene confirmado Samsung en nodos avanzados?
Samsung sí ha comunicado públicamente su familia SF2 en 2 nm, incluidas variantes como SF2P y acuerdos para fabricar chips de IA en 2 nm GAA.
¿Cuál es el principal reto de Samsung ahora mismo?
Más que el 1 nm, el reto inmediato es hacer competitivo su 2 nm en rendimiento, eficiencia y producción frente a TSMC.
