En la era de la hiperconectividad, la fibra óptica se ha consolidado como el pilar fundamental de las infraestructuras de telecomunicaciones. Su capacidad para transmitir grandes volúmenes de datos a velocidades cercanas a la luz, con baja latencia y una inmunidad casi total al ruido electromagnético, la convierte en la mejor opción para redes de largo alcance, centros de datos, backbones empresariales y redes FTTH (Fiber To The Home).
Este artículo explora en profundidad los tipos de fibra óptica, sus aplicaciones, conectores más comunes, estándares actuales y consideraciones técnicas para su despliegue.
¿Qué es la fibra óptica?

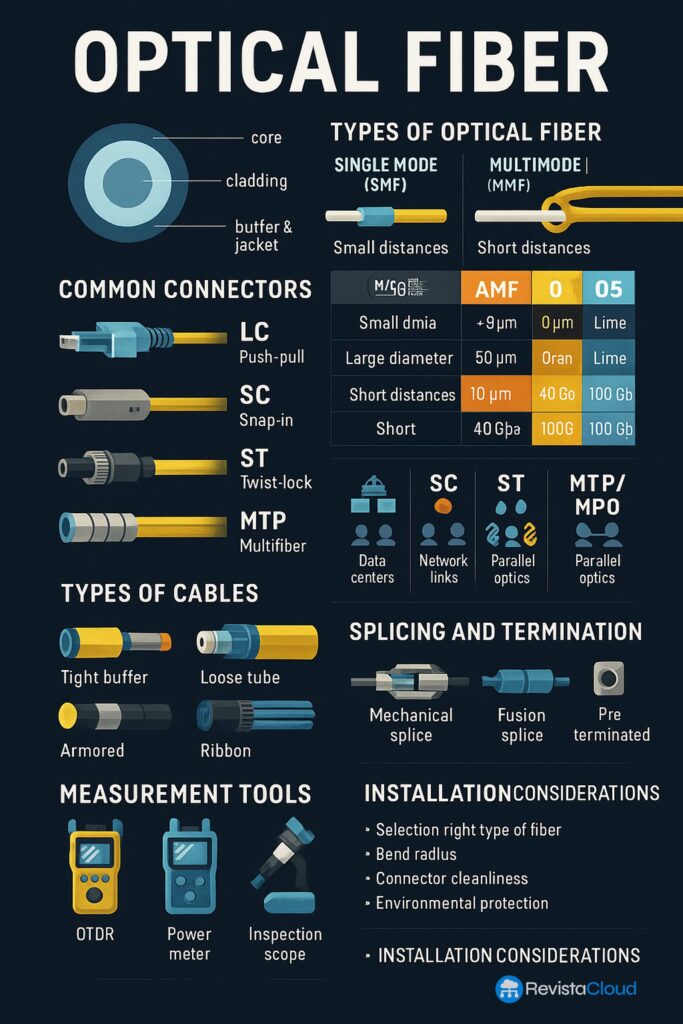

La fibra óptica es un medio de transmisión compuesto por hilos de vidrio o plástico capaces de conducir pulsos de luz láser o LED que representan datos digitales. Su estructura básica consta de tres capas:
- Núcleo (core): donde viaja la luz.
- Revestimiento (cladding): rodea el núcleo y provoca reflexión interna total.
- Revestimiento protector (buffer y jacket): protege de la humedad, polvo y estrés mecánico.
Tipos de fibra óptica
1. Monomodo (SMF – Single Mode Fiber)
- Color estándar de jacket: amarillo
- Núcleo: ~9 micras
- Ventaja: transmite señales láser a largas distancias sin dispersión.
- Usos típicos: enlaces metropolitanos, backbones, telecomunicaciones, interconexiones entre centros de datos.
- Estándares comunes: OS1 (hasta 10 km), OS2 (hasta 40 km o más)
2. Multimodo (MMF – Multi Mode Fiber)
- Colores comunes: naranja (OM1/OM2), aqua (OM3/OM4), verde lima (OM5)
- Núcleo: 50 o 62,5 micras
- Ventaja: más barato que SMF, compatible con fuentes LED y VCSELs.
- Desventaja: mayor dispersión modal, limitada a distancias más cortas.
- Usos típicos: cableado interno de edificios, centros de datos, racks.
- Estándares:
- OM1: 62.5/125 µm, hasta 1 Gbps
- OM2: 50/125 µm, hasta 10 Gbps (82-300m)
- OM3: optimizado para láser, hasta 10 Gbps (300 m) o 40/100 Gbps (100 m)
- OM4: hasta 550 m a 10 Gbps, 150 m a 100 Gbps
- OM5: diseñado para multiplexación en longitud de onda (SWDM), hasta 400 Gbps
Tipos de conectores más comunes
Los conectores son críticos para la continuidad óptica y la eficiencia de la red. Entre los más utilizados:
| Conector | Tipo de acoplamiento | Uso más común |
|---|---|---|
| LC | Push-pull, pequeño | Centros de datos, densidad alta |
| SC | Snap-in | Enlaces de red y FTTH |
| ST | Twist-lock | Instalaciones antiguas y educativas |
| MTP/MPO | Conector multifibra | Conexiones paralelas 40/100/400G |
Nota: todos estos conectores pueden tener terminaciones UPC (Ultra Physical Contact) o APC (Angled Physical Contact). APC ofrece mejores valores de pérdida por retorno (ideal para video o enlaces de larga distancia).
Tipos de cables de fibra óptica
Dependiendo del entorno de instalación, se usan distintos tipos de cables:
- Tight buffer: ideal para interiores, más flexibles y fáciles de instalar.
- Loose tube: típicos en exteriores y canalizaciones, más resistentes al agua.
- Armados (armored): con protección metálica contra roedores o impactos.
- Breakout cables: con fibras individuales reforzadas, fáciles de terminar.
- Ribbon fiber: 12 o 24 fibras paralelas, para empalmes masivos.
Conexiones y empalmes
a) Empalme mecánico
- Se alinea manualmente la fibra.
- Menor coste, mayor pérdida (0.3-0.75 dB).
b) Fusión por arco eléctrico (splicing)
- Fusión permanente de núcleos.
- Pérdidas mínimas (<0.1 dB), alta precisión.
- Se requiere fusionadora, más usado en backbone y redes metropolitanas.
c) Conectores preterminados
- Conectores prefabricados y pulidos.
- Uso frecuente en centros de datos y entornos modulares.
Medición y mantenimiento
Para garantizar el rendimiento de una red de fibra se utilizan herramientas como:
- OTDR (Reflectómetro óptico): mide pérdidas, distancias y localiza fallos.
- Power Meter & Light Source: mide potencia óptica en cada extremo.
- Microscopio de inspección: verifica limpieza y calidad del conector.
La limpieza de conectores es crítica. El 70% de los problemas de red óptica se deben a conectores sucios o mal pulidos.
Consideraciones clave en el diseño e instalación
- Tipo de fibra adecuado (SMF vs MMF) según distancia y ancho de banda.
- Tipo de conector y codificación de color coherente.
- Gestión de trayectos y curvaturas mínimas para evitar pérdidas.
- Protección ante roedores, humedad y fuego.
- Cálculo de presupuesto óptico: para evitar superar la atenuación máxima.
La fibra óptica es una tecnología madura pero en constante evolución, con capacidad para soportar velocidades superiores a los 800 Gbps en despliegues actuales. Desde redes FTTH hasta enlaces troncales entre centros de datos, la fibra óptica se impone como el estándar de oro en conectividad de alta velocidad.
Dominar los tipos, conectores, métodos de empalme y técnicas de mantenimiento no solo permite desplegar redes más eficientes, sino también asegurar su disponibilidad y rendimiento a largo plazo.
